Soluciones de filtración automática y modular para aplicaciones industriales y de tratamiento de agua, diseñadas para proteger procesos, membranas y equipos con alta eficiencia operativa.
En TRASEN integramos sistemas de filtración AZUD para aplicaciones industriales que requieren remover sólidos suspendidos y proteger procesos, equipos y tecnologías de tratamiento de agua.
La tecnología de filtración por discos permite desarrollar sistemas compactos, modulares y completamente automáticos, capaces de trabajar de manera continua y realizar sus propios ciclos de limpieza.
Diseñamos cada sistema considerando el caudal, calidad del agua, tamaño de partícula que se desea remover, presión disponible y aplicación final, seleccionando la configuración AZUD más adecuada para cada proyecto.

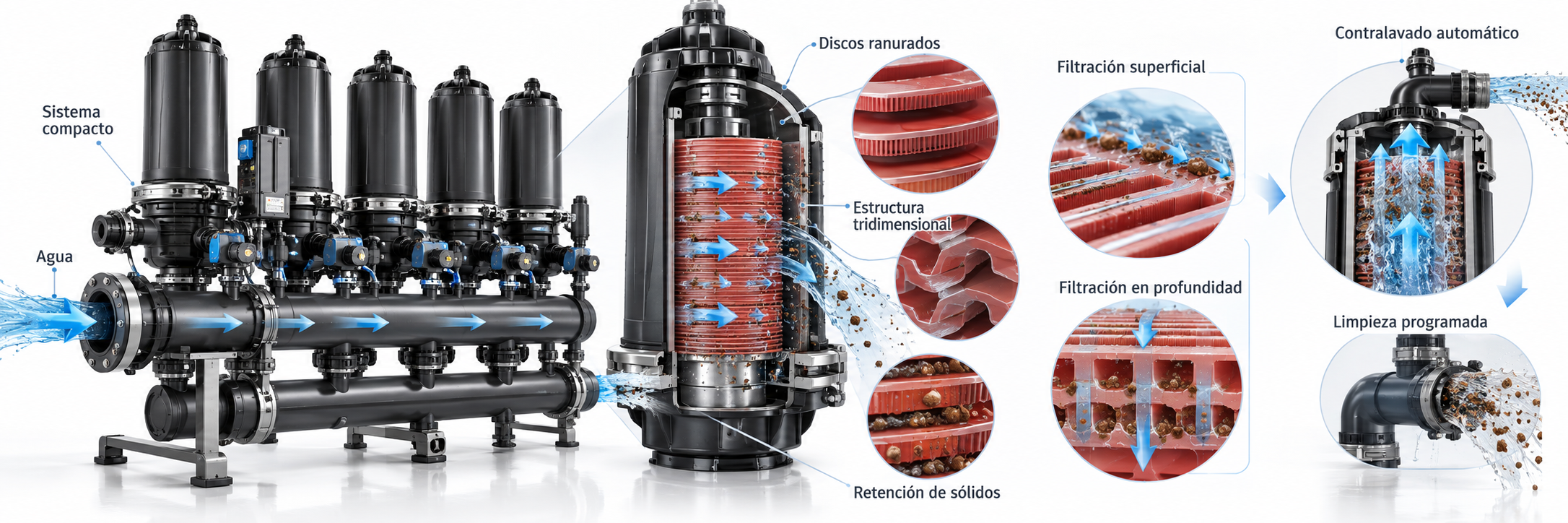

Tecnología de filtración por discos
Los sistemas AZUD utilizan conjuntos de discos ranurados que, al comprimirse, forman una estructura de filtración tridimensional.
Durante la operación, el agua atraviesa los discos y las partículas quedan retenidas en los canales del elemento filtrante.
Este principio combina filtración superficial y filtración en profundidad, proporcionando una elevada capacidad de retención de sólidos dentro de un sistema compacto.
Cuando el filtro alcanza las condiciones programadas de limpieza, el sistema inicia automáticamente una secuencia de contralavado para eliminar los sólidos acumulados.

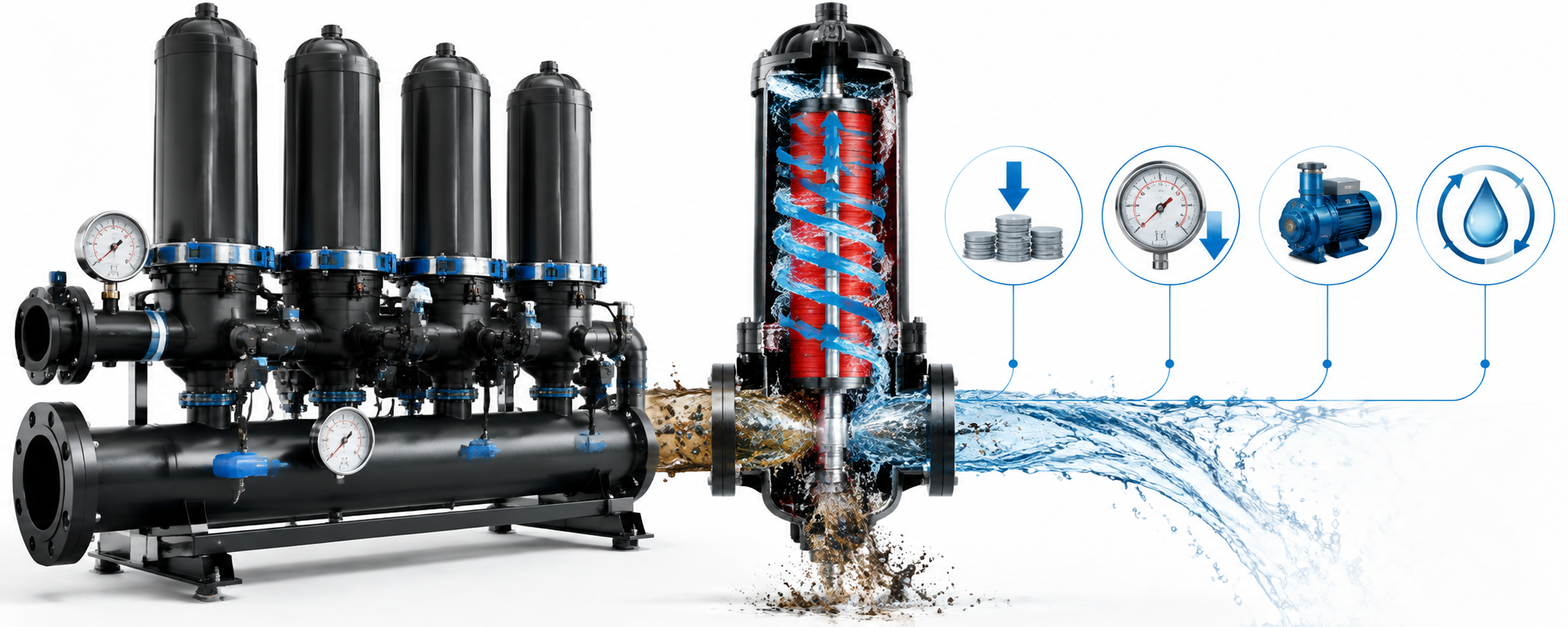

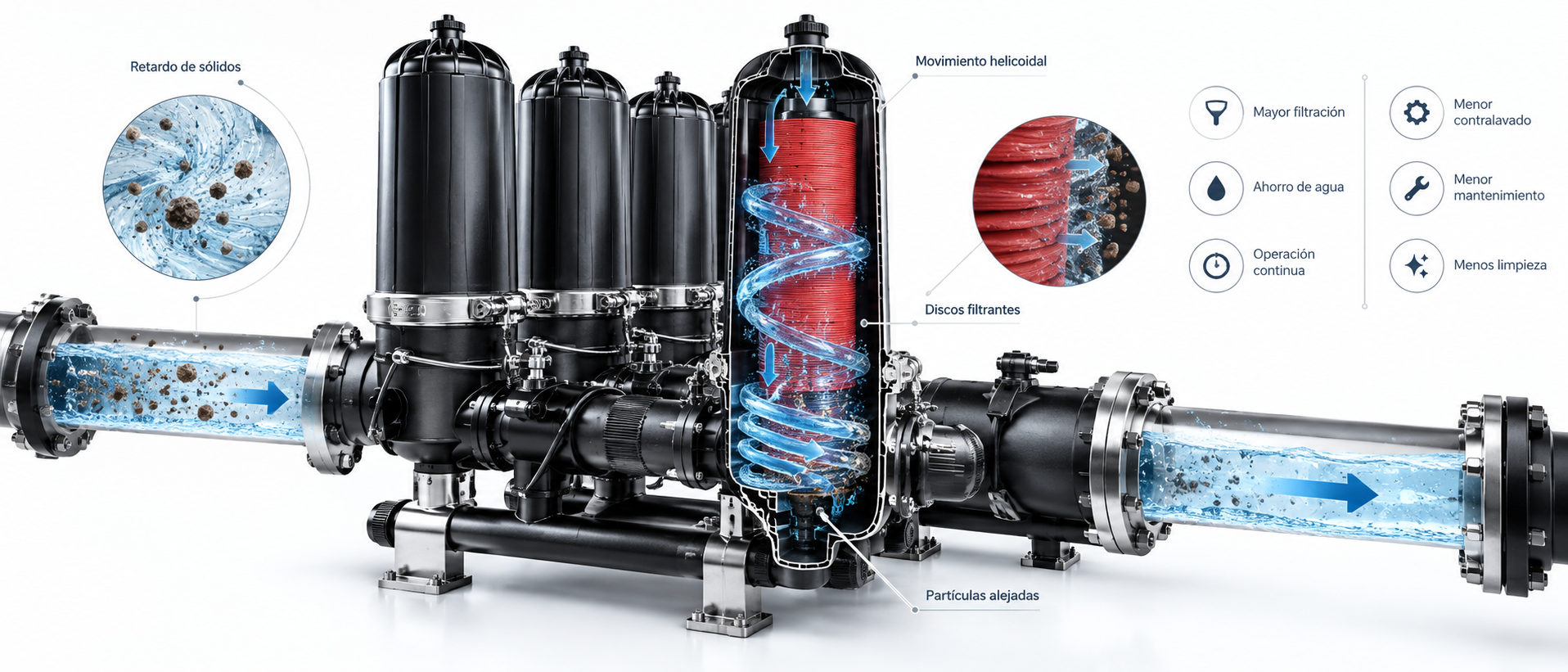

Una de las características principales de estos sistemas es la tecnología AZUD HELIX.
El dispositivo genera un movimiento helicoidal del agua alrededor del elemento filtrante que ayuda a mantener las partículas alejadas de la superficie de los discos durante la filtración.
Esto permite retrasar la acumulación de sólidos y reducir la frecuencia de los ciclos de limpieza.
El resultado es un sistema orientado a conseguir:
• Mayor capacidad de filtración.
• Menor frecuencia de contralavado.
• Reducción del consumo de agua durante la limpieza.
• Operación continua.
• Menores requerimientos de mantenimiento.
Para aplicaciones industriales integramos principalmente equipos AZUD HELIX AUTOMATIC, diseñados para realizar automáticamente los ciclos de filtración y contralavado.

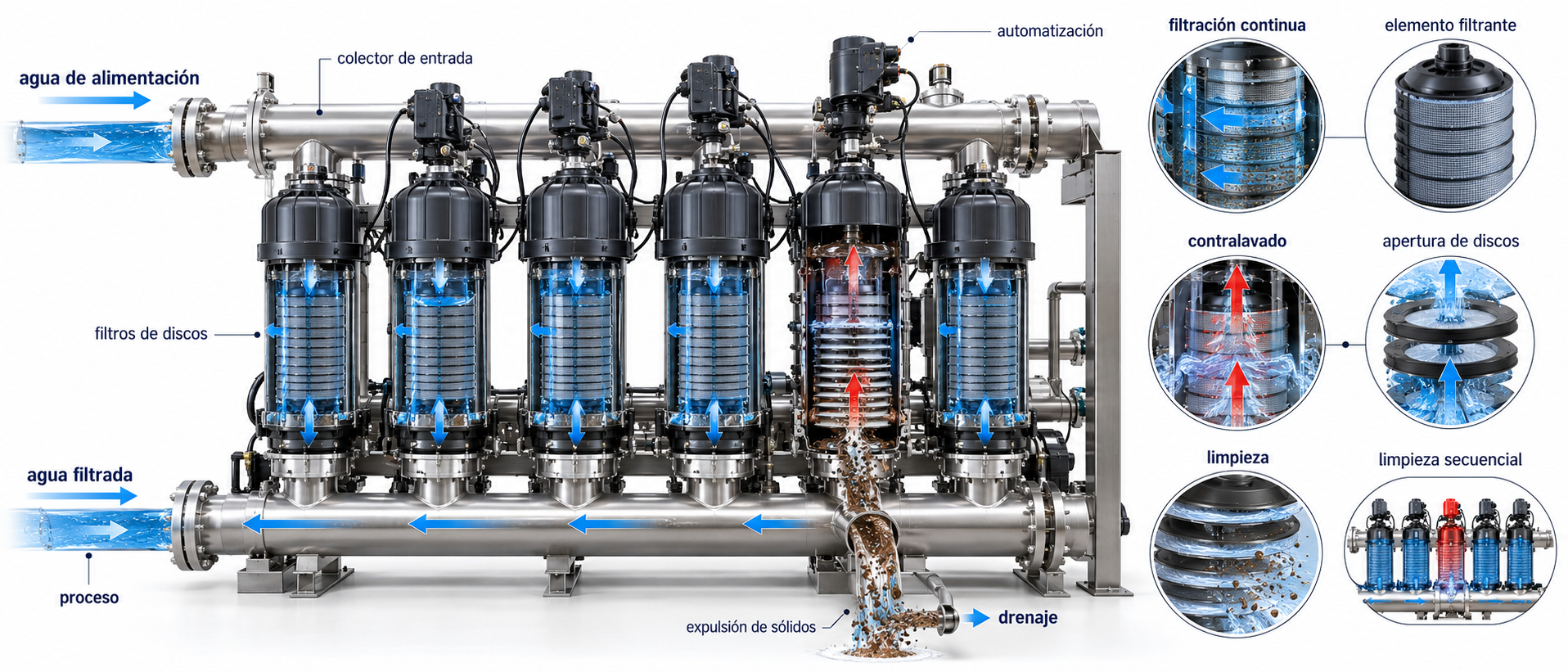

Un sistema típico puede estar compuesto por:
Agua de alimentación → Colector de entrada → Filtros de discos AZUD → Colector de agua filtrada → Proceso
Durante el contralavado:
Agua filtrada → Elemento filtrante → Apertura y limpieza de discos → Expulsión de sólidos → Drenaje
Los filtros se limpian de forma secuencial, permitiendo que los demás elementos continúen filtrando durante el proceso.

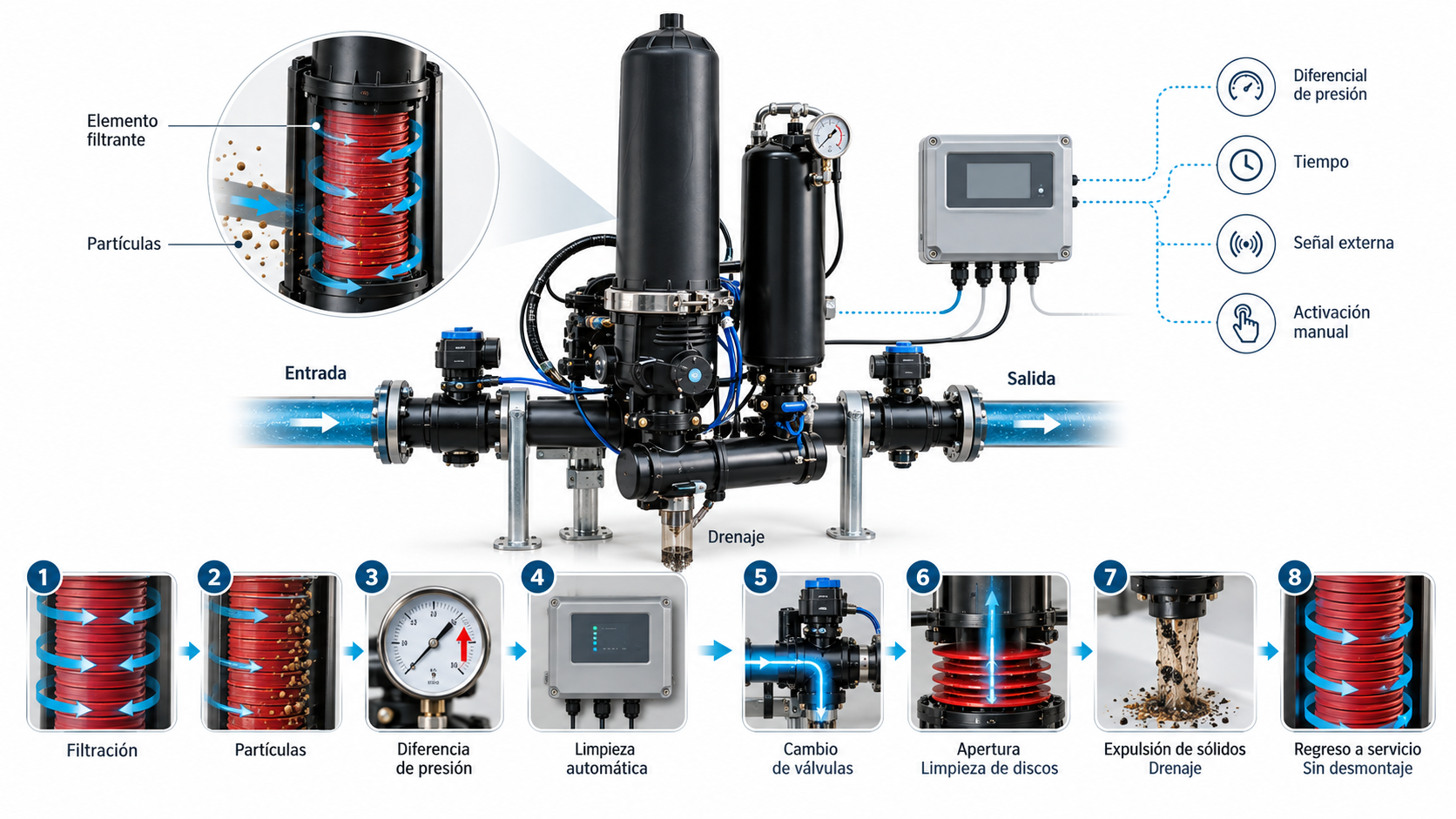

Durante la filtración, las partículas retenidas generan progresivamente una diferencia de presión entre la entrada y la salida del sistema.
Cuando se alcanza la condición programada, el controlador inicia automáticamente la limpieza.
La secuencia puede activarse mediante:
Diferencial de presión | Tiempo | Señal externa | Activación manual
Las válvulas realizan automáticamente el cambio de posición y el elemento filtrante inicia su proceso de limpieza.
Una vez terminado el contralavado, el filtro regresa automáticamente a servicio.
Todo el proceso ocurre sin necesidad de desmontar manualmente los elementos filtrantes.
Dependiendo de la configuración seleccionada, podemos integrar sistemas con tecnología DLP (Low Pressure).
Esta tecnología está diseñada para conseguir una autolimpieza eficiente trabajando con menor presión disponible.
Esto puede representar ventajas importantes en instalaciones donde se busca:
• Reducir consumo energético.
• Disminuir presión requerida para contralavado.
• Optimizar sistemas de bombeo.
• Mejorar la eficiencia hidráulica de la instalación.

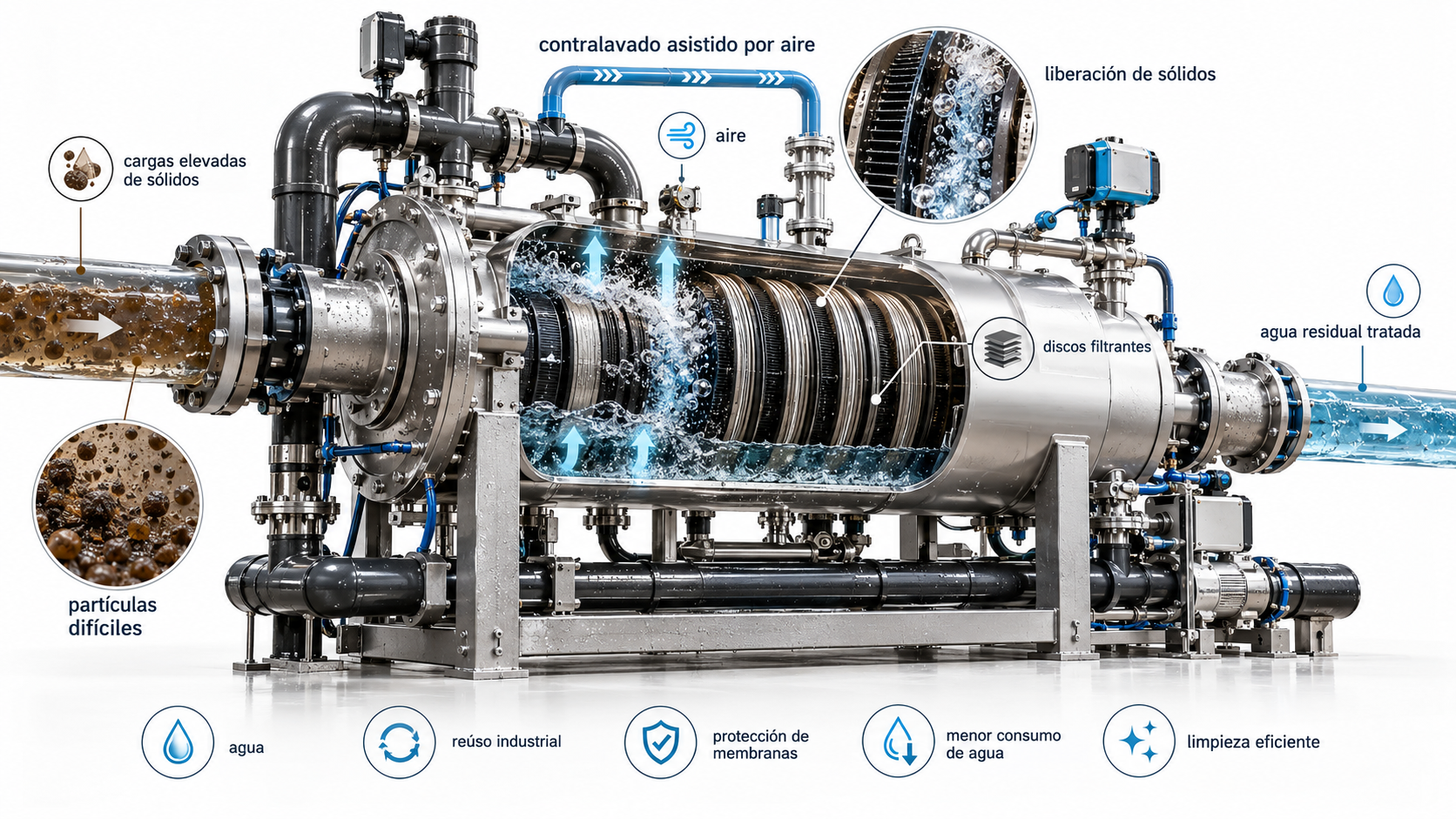

Para aplicaciones especialmente exigentes podemos integrar sistemas AZUD con contralavado asistido por aire.
Durante la limpieza, el aire ayuda a generar las condiciones necesarias para liberar los sólidos retenidos entre los discos.
Esta configuración puede ser especialmente interesante cuando se trabaja con:
• Elevadas cargas de sólidos.
• Partículas difíciles de remover.
• Agua residual tratada.
• Reúso industrial.
• Protección de membranas.
• Aplicaciones con disponibilidad limitada de agua para contralavado.

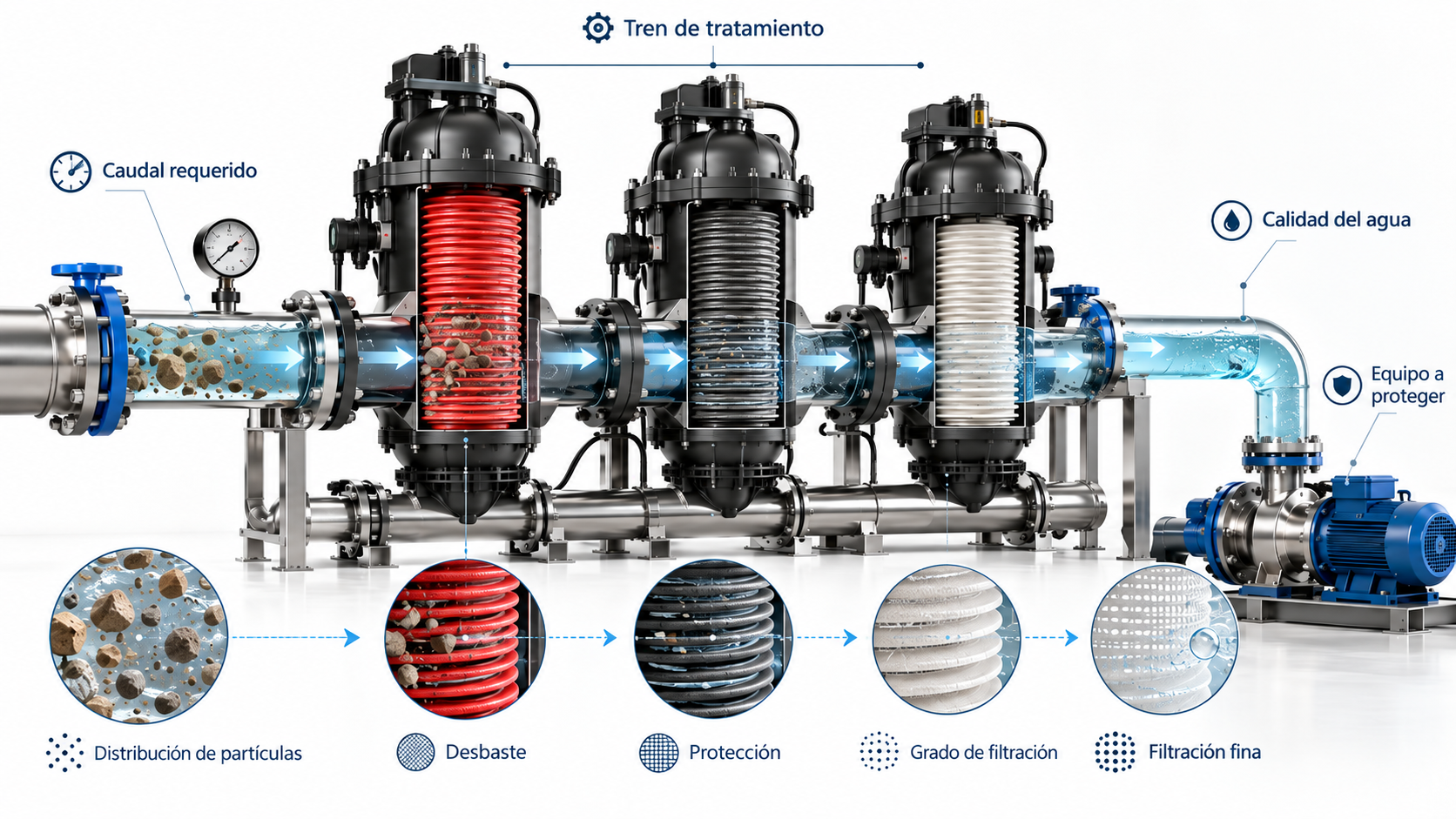

Una de las ventajas de la tecnología AZUD es la posibilidad de seleccionar diferentes grados de filtración de acuerdo con la aplicación.
La selección se realiza considerando:
Calidad del agua → Distribución de partículas → Equipo a proteger → Grado de filtración → Caudal requerido
Dependiendo de la familia de equipos y del elemento filtrante seleccionado existen configuraciones desde filtraciones muy finas hasta filtración de protección o desbaste.
Esto permite utilizar la tecnología en diferentes etapas de un tren de tratamiento.

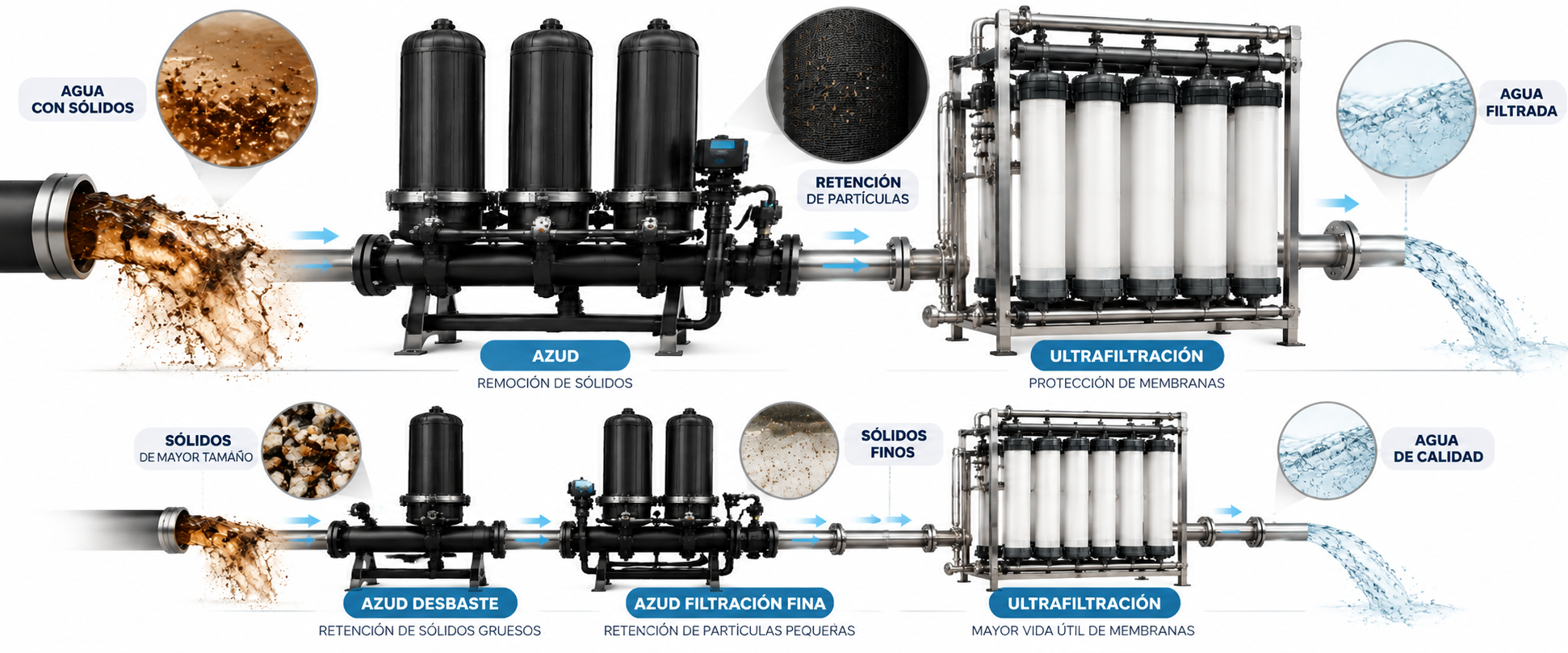

Una aplicación particularmente interesante es utilizar AZUD como protección previa de membranas de ultrafiltración.
El sistema permite remover sólidos antes de que lleguen a las membranas:
AGUA → AZUD → ULTRAFILTRACIÓN
Esto ayuda a disminuir la carga de partículas que recibe la UF y puede reducir el ensuciamiento de las membranas.
Para aguas más complejas podemos diseñar incluso sistemas de filtración en dos etapas:
AZUD DESBASTE → AZUD FILTRACIÓN FINA → UF
Esta configuración permite distribuir la retención de sólidos entre diferentes grados de filtración.
Pretratamiento para ósmosis inversa
AZUD también puede formar parte del pretratamiento de sistemas de ósmosis inversa.
Dependiendo de la calidad del agua podemos desarrollar trenes como:
AZUD → FILTRACIÓN MULTIMEDIA → CARTUCHO → ÓSMOSIS INVERSA
AZUD → ULTRAFILTRACIÓN → ÓSMOSIS INVERSA
La función del filtro AZUD es disminuir la carga de partículas que reciben las siguientes etapas y proteger los equipos instalados aguas abajo.

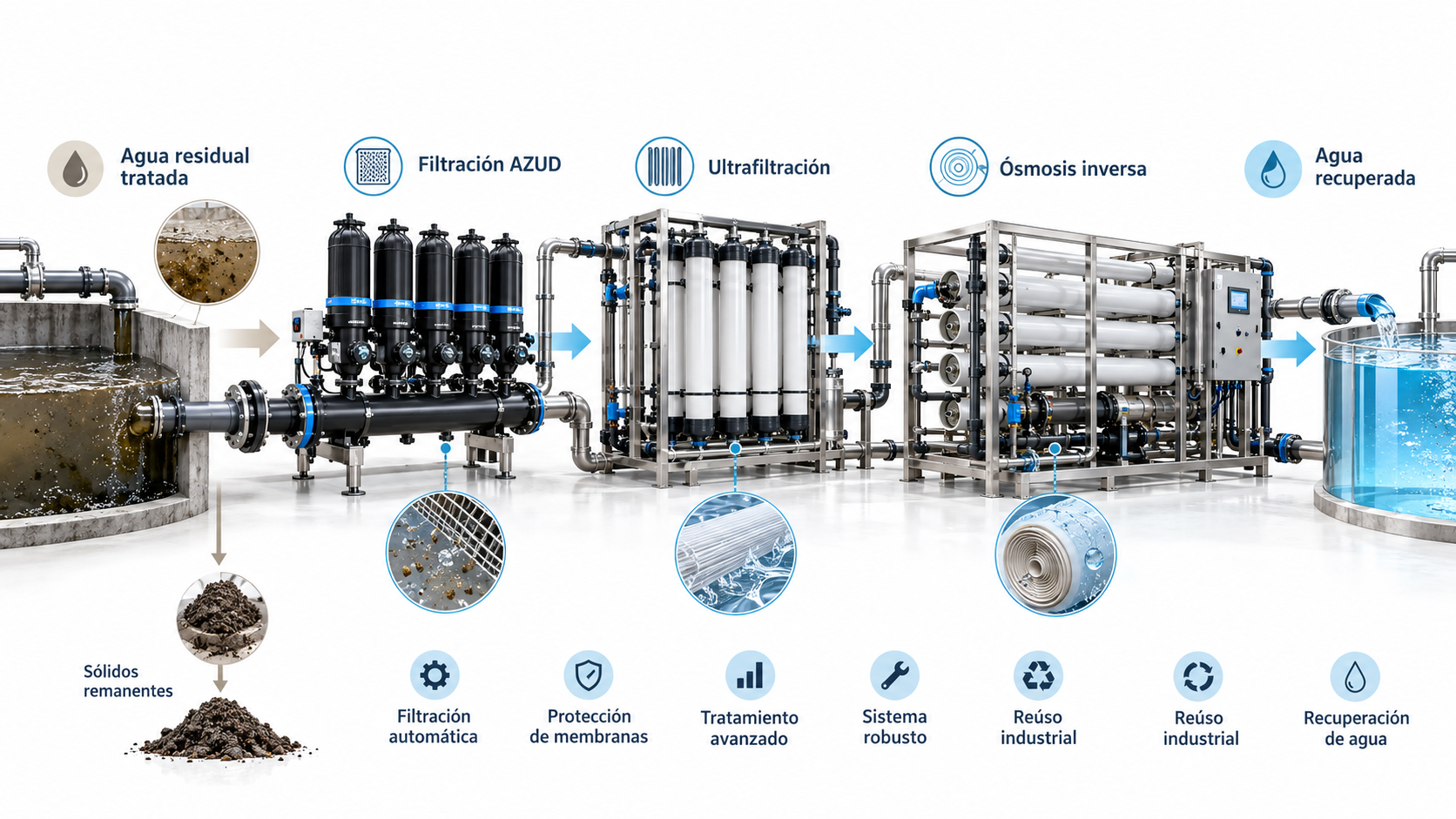

Los filtros automáticos AZUD pueden utilizarse dentro de sistemas de recuperación y reúso de agua industrial.
Por ejemplo:
Agua residual tratada → Filtración AZUD → UF → RO → Agua recuperada
La filtración automática permite retirar sólidos remanentes antes de tecnologías de membranas y otras etapas avanzadas de tratamiento.
Esto ayuda a desarrollar sistemas más robustos para proyectos de recuperación de agua.
Protección de equipos industriales
La filtración no solamente se utiliza para producir agua de mejor calidad.
También puede utilizarse para proteger equipos industriales contra sólidos suspendidos.
Entre las aplicaciones podemos considerar:
• Intercambiadores de calor.
• Torres de enfriamiento.
• Boquillas.
• Sistemas de aspersión.
• Membranas.
• Bombas.
• Sistemas de enfriamiento.
• Circuitos de recirculación.
• Procesos industriales sensibles a partículas.
La selección del grado de filtración se realiza de acuerdo con el equipo que necesitamos proteger.

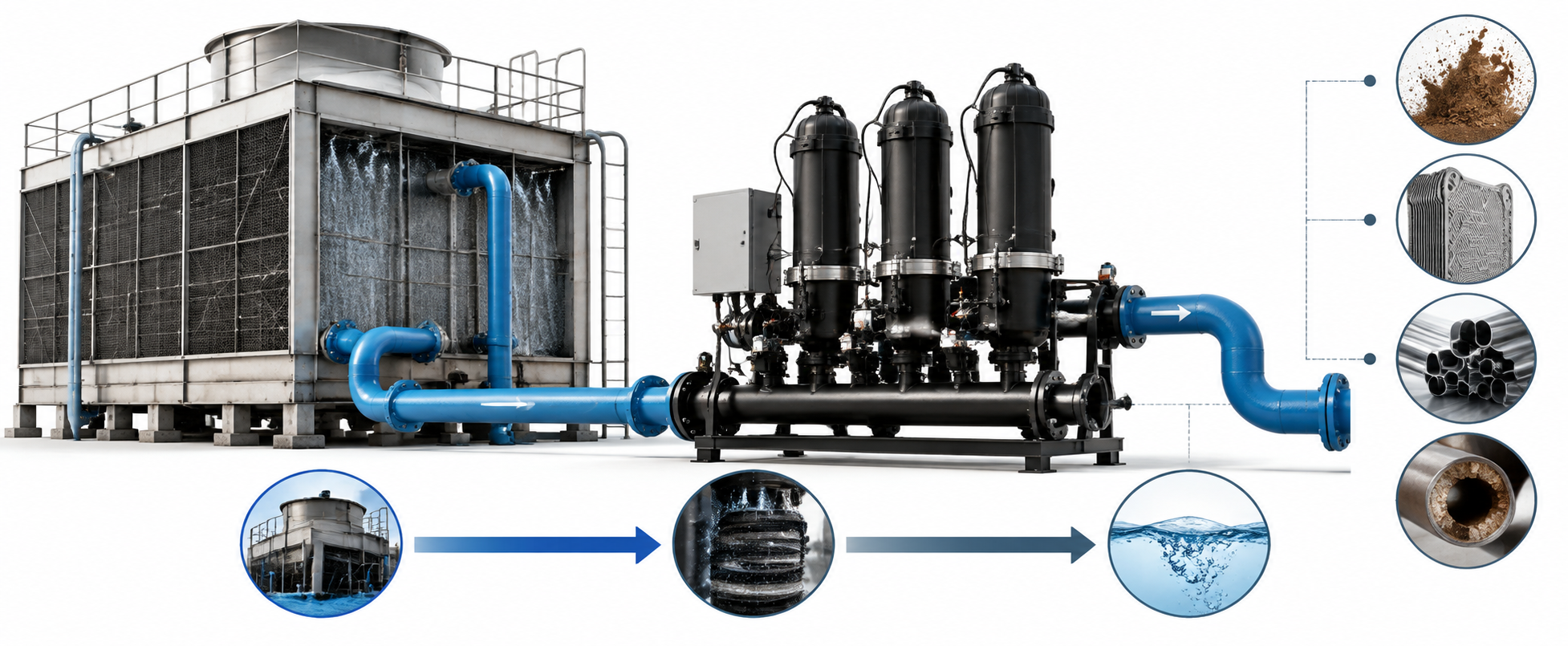

Los circuitos de enfriamiento pueden acumular sólidos provenientes del agua de reposición y del ambiente.
La filtración puede utilizarse como parte de una estrategia de control de sólidos:
TORRE DE ENFRIAMIENTO → FILTRACIÓN AZUD → RETORNO AL SISTEMA
Dependiendo del proyecto podemos diseñar sistemas de filtración en línea o configuraciones de filtración lateral.
El objetivo es disminuir la concentración de sólidos suspendidos y proteger intercambiadores, tuberías y otros componentes del circuito.
Agua superficial
Las fuentes superficiales pueden contener sólidos, algas y materia suspendida cuya concentración cambia considerablemente durante el año.
Los sistemas AZUD pueden utilizarse como primera barrera de protección:
CAPTACIÓN → AZUD → TRATAMIENTO POSTERIOR
Dependiendo de la calidad del agua, posteriormente pueden instalarse procesos de clarificación, filtración multimedia, ultrafiltración, desinfección u ósmosis inversa.

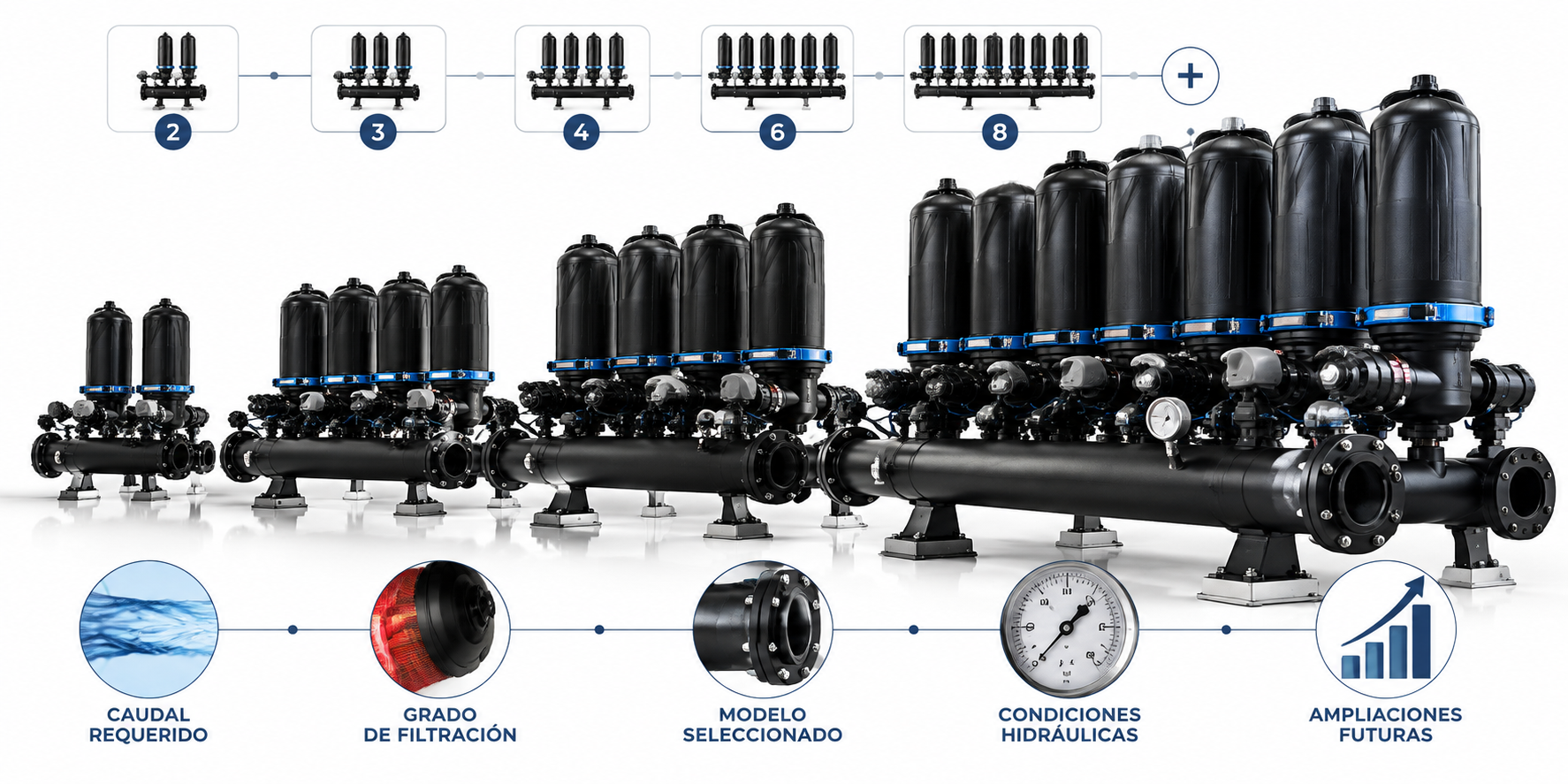

Los equipos AZUD permiten desarrollar configuraciones con múltiples unidades de filtración.
Esto permite adaptar el sistema al caudal requerido y facilitar futuras ampliaciones.
Podemos integrar sistemas con:
2 | 3 | 4 | 6 | 8 | o más elementos filtrantes
La configuración final depende del modelo seleccionado, caudal, grado de filtración y condiciones hidráulicas.
Esta modularidad permite desarrollar desde pequeñas instalaciones hasta sistemas industriales de alto caudal.
Automatización del sistema
El proceso de autolimpieza puede gestionarse mediante controladores específicos o integrarse dentro de la automatización general de la planta.
Podemos incorporar:
• Control por diferencial de presión.
• Control por tiempo.
• Manómetros.
• Transmisores de presión.
• Medidores de flujo.
• Válvulas automáticas.
• Alarmas.
• PLC.
• HMI.
• Comunicación con sistemas de control existentes.
• Monitoreo remoto.
De esta manera el sistema de filtración puede formar parte integral de la automatización de la planta.

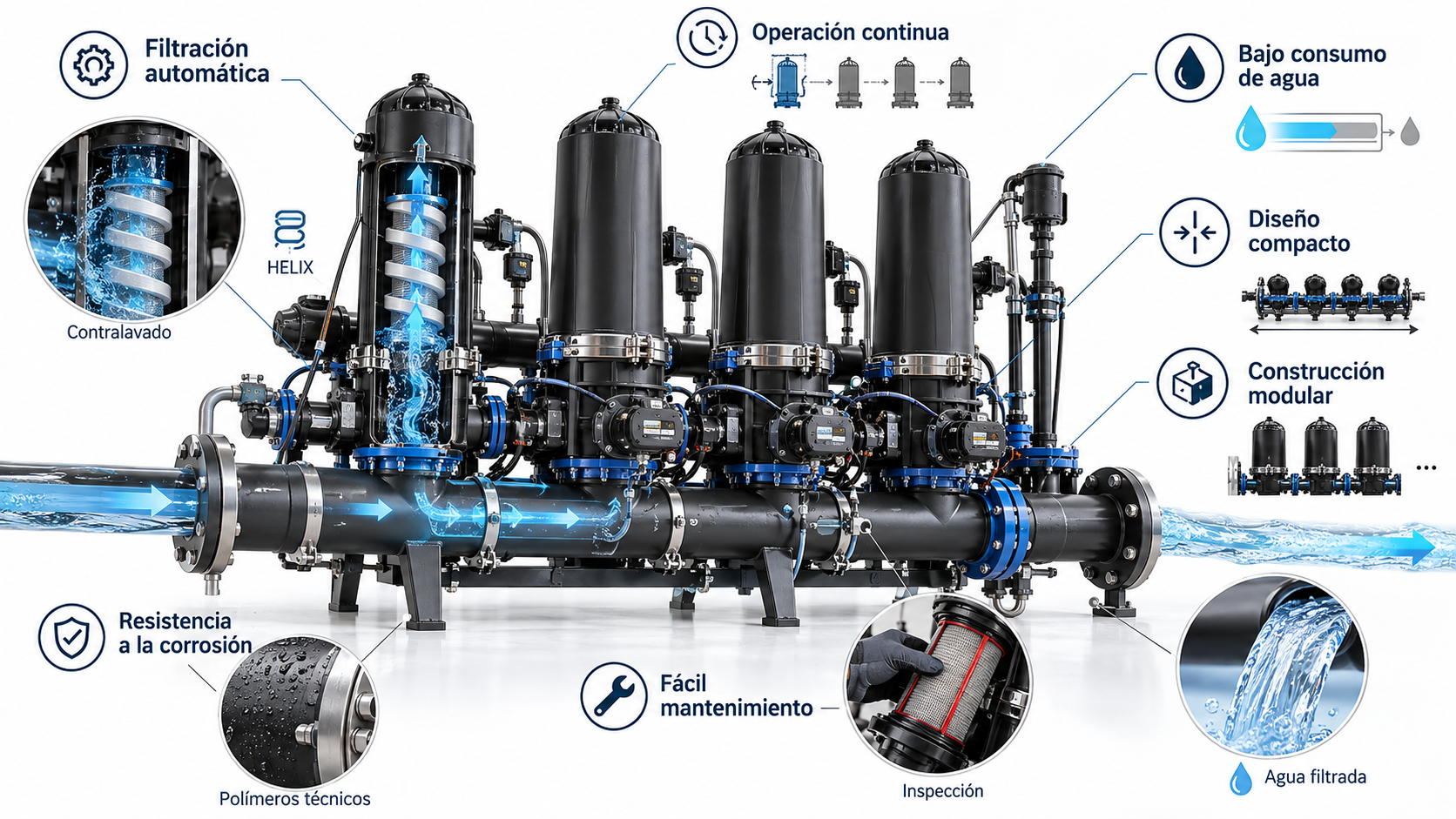

Filtración automática
El sistema realiza automáticamente los ciclos de limpieza sin necesidad de desmontar los elementos filtrantes durante la operación normal.
Operación continua
El contralavado secuencial permite mantener el suministro de agua filtrada mientras se limpia cada elemento.
Bajo consumo de agua
La tecnología HELIX ayuda a disminuir la frecuencia de limpieza y las configuraciones de autolimpieza están orientadas a optimizar el agua utilizada durante el contralavado.
Diseño compacto
Una gran superficie de filtración puede instalarse dentro de equipos relativamente compactos.
Construcción modular
La capacidad puede adaptarse utilizando diferentes cantidades y configuraciones de filtros.
Resistencia a la corrosión
Existen configuraciones fabricadas con polímeros técnicos de alta resistencia para diferentes aplicaciones industriales.
Fácil mantenimiento
Los elementos filtrantes pueden desmontarse para inspección y mantenimiento sin requerir operaciones complejas.
¿Cómo seleccionamos un sistema AZUD?
No seleccionamos un filtro únicamente por el diámetro de conexión.
Nuestro proceso de ingeniería considera:
Caudal requerido → Fuente de agua → Concentración de sólidos → Tamaño de partículas → Grado de filtración → Presión disponible → Aplicación → Frecuencia estimada de limpieza
A partir de esta información determinamos:
• Familia de filtros.
• Número de elementos.
• Grado de filtración.
• Diámetro de conexiones.
• Caudal por filtro.
• Presión de operación.
• Estrategia de contralavado.
• Automatización.
• Necesidad de aire comprimido.
• Configuración hidráulica.
Esto permite seleccionar un sistema adecuado para las condiciones reales de operación.

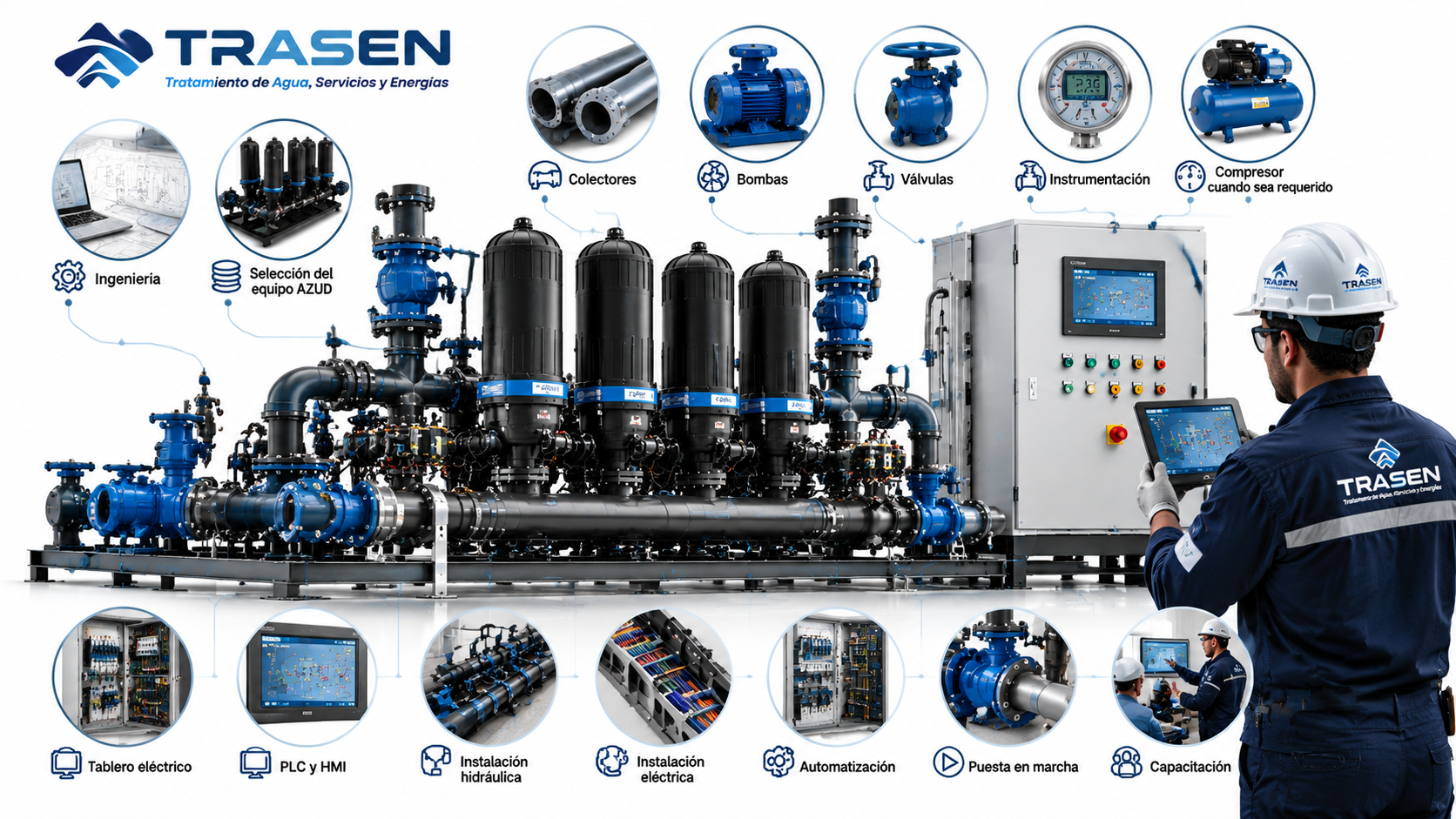

En TRASEN no solamente suministramos el filtro.
Podemos desarrollar el sistema completo incluyendo:
• Ingeniería.
• Selección del equipo AZUD.
• Colectores.
• Bombas.
• Válvulas.
• Instrumentación.
• Compresor cuando sea requerido.
• Tablero eléctrico.
• PLC y HMI.
• Instalación hidráulica.
• Instalación eléctrica.
• Automatización.
• Puesta en marcha.
• Capacitación.
De esta manera entregamos una solución integrada al proceso del cliente.

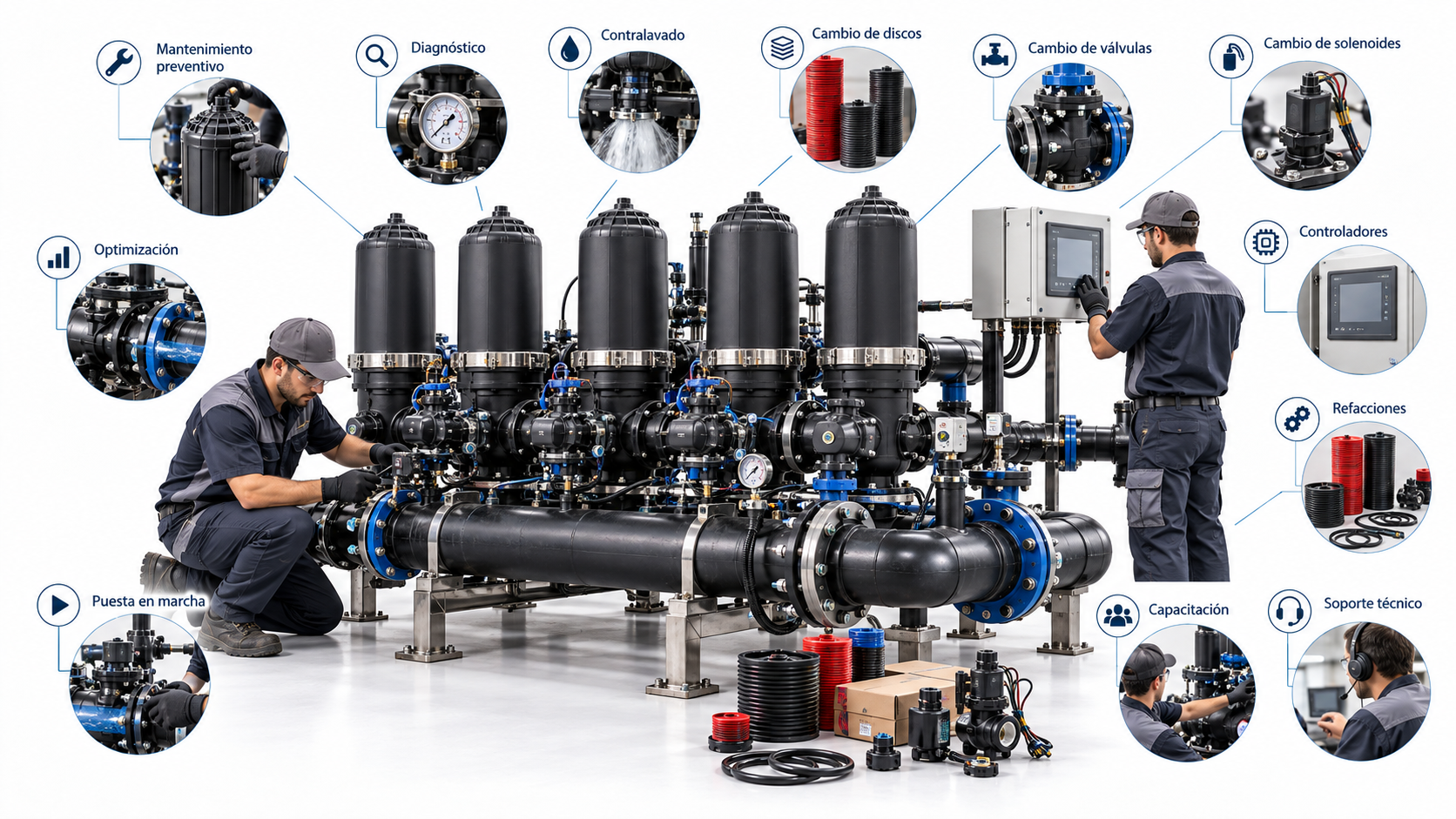

También proporcionamos soporte para sistemas de filtración instalados.
Podemos realizar:
• Mantenimiento preventivo.
• Diagnóstico de funcionamiento.
• Revisión de ciclos de contralavado.
• Cambio de discos.
• Cambio de válvulas.
• Cambio de solenoides.
• Revisión de controladores.
• Suministro de refacciones.
• Optimización de parámetros.
• Puesta en marcha.
• Capacitación de operadores.
Envíanos información sobre el caudal requerido, fuente de agua, calidad del agua y aplicación del sistema.
Nuestro equipo de ingeniería analizará las condiciones de operación para seleccionar el modelo, grado de filtración y configuración AZUD más adecuada para tu proyecto.
Solicita una evaluación técnica de tu sistema de filtración
